Plaats van herkomst:
China
Merknaam:
XYZK
Modelnummer:
3351 CDY

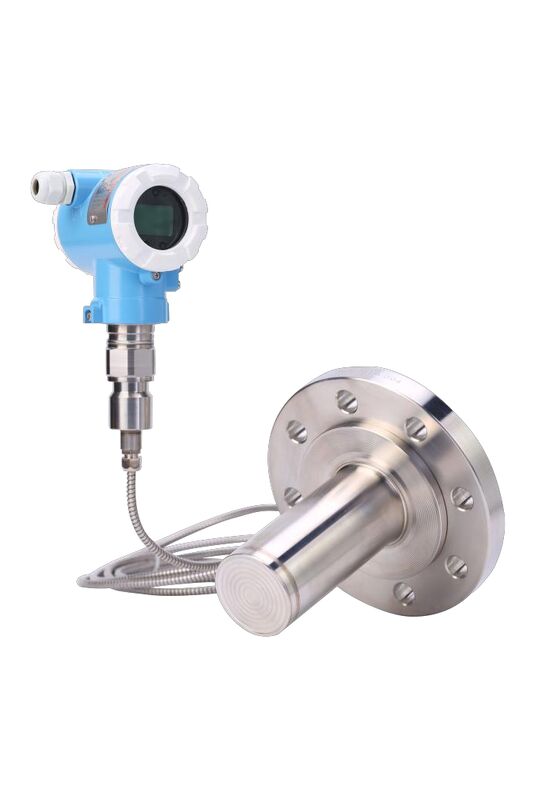

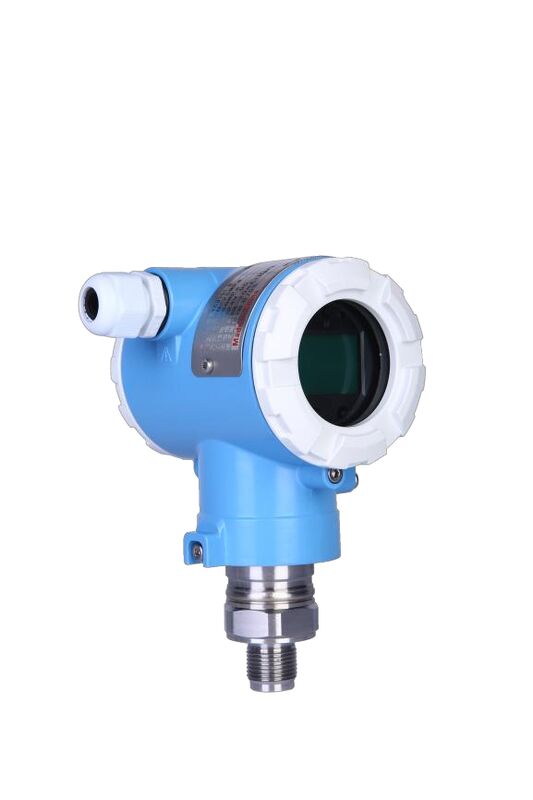

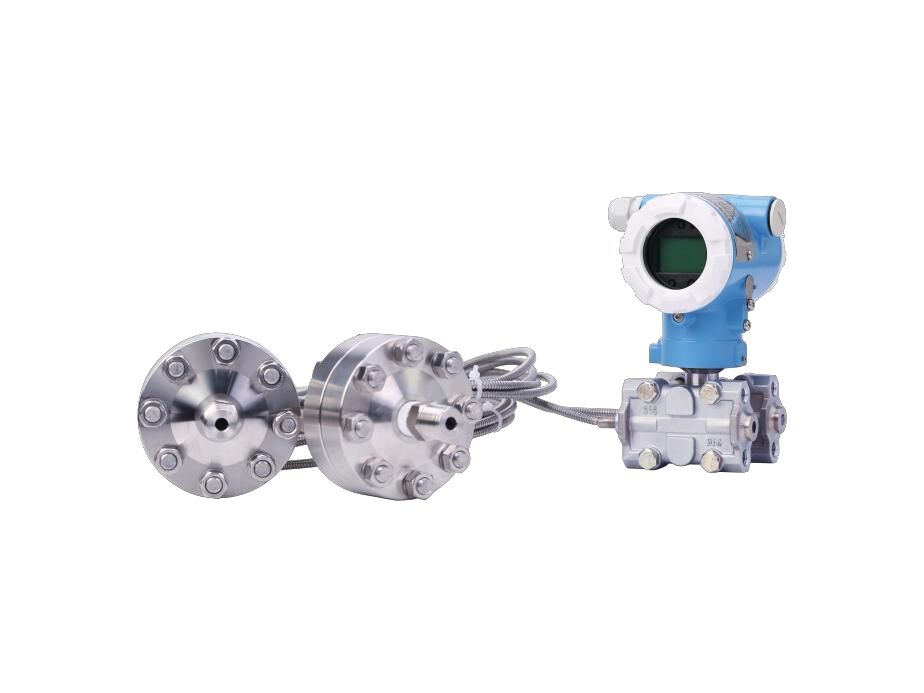

De YC 3351-serie intelligente druk/differentiële drukzender maakt gebruik van een wereldwijd toonaangevende centrale sensoren.Technologie en verpakkingsproces voor silicondruk- en drukdifferentialsensoren van hoge precisie, enkelkristallieke siliciumdruk- en drukdifferentialsensor Gelegen aan de bovenkant van het metalen lichaam, ver van het contactoppervlak van het medium, zorgt het voor mechanische en thermische isolatie;glas De gesinterde sensor leidingen bereiken hoge sterkte elektrische isolatie met het metalen substraatHet subcircuit biedt flexibiliteit en bescherming tegen overgangsspanning.± 0,05%
Eenrichtingsverkeeroverdruk tot 25Uitstekende statische drukprestaties, met een statische drukfout die optimaal te beheersen is binnen...± 0,05%/10MPa, het temperatuureffect is minimaal en de optimale beheersbaarheid is± 0,04%/10K.
De...Het circuitontwerp maakt gebruik van een microprocessor-gebaseerde kern, aangevuld met geavanceerde digitale isolatietechnologie.Het modulaire ontwerp geeft het instrument een uiterst hoge anti-interferentie-capaciteit en stabiliteit.Communicatie kan op afstand worden bereikt via een Hart-handheld-apparaat of een computer met geïnstalleerde Hart-software.Dit maakt het mogelijk om de meetinformatie te configureren, digitale compensatietechnologie te gebruiken en het signaal via een ingebouwde temperatuursensor te verzenden.Het apparaat compenseert dit.Het systeem heeft een hoge mate van betrouwbaarheid, waardoor de nauwkeurigheid van de metingen wordt verbeterd, de temperatuurdrift wordt verminderd en het op lange termijn goed stabiel is.De gebruiksvriendelijke externe resetfunctie met één knop is ontworpen om aan de behoeften van gevaarlijke omgevingen te voldoen.. Veiligheidsvereisten. Het snelle menu vergemakkelijkt de bediening en maakt volledige parameterinstellingen mogelijk, waardoor een uitgebreide verbetering mogelijk is. Verbeter de prestaties van de zender.
Voordelen
Een hoogwaardige druk- en drukdifferentiële zender met internationaal toonaangevende technologie,met zorgvuldigheid ontwikkeld met behulp van geavanceerde technologie voor druksensoren van silicium met enkelkristallen en verpakkingsprocessen.
meteen microprocessor in zijn kern en aangevuld met geavanceerde digitale isolatietechnologie, geeft het instrument een uiterst hoge anti-interferentie-capaciteit en stabiliteit.
Hoogwaardige 24-bitsADC bereikt hoge precisie
Innovatieve dubbele compensatietechnologie zorgt voor een hoge precisie van 0,05
Functionele parameters
|
Afstandslimiet |
Binnen de bovenste en onderste grenzen van het meetbereik kan het willekeurig worden ingesteld. Het wordt aanbevolen om een reekscode te kiezen met de laagst mogelijke reeksverhouding om te optimaliserenprestaties. |
|
Instelling van nulpunt |
Het nulpunt en het bereik kunnen worden ingesteld op elke waarde binnen het meetbereik van de tabel, zolang:≥ het minimumbereik. |
|
De locatie van de installatie beïnvloedt |
naarhet diafragmaDe installatie van een nieuwe verpakking op de oppervlakte van de verpakking zal echter niet leiden tot nulverschuiving.° tot het diafragmaoppervlak...Veranderingen in druk veroorzaken een nulpuntseffect binnen een bereik van < 0,4 kPa, dat kan worden gecorrigeerd door de nulregeling aan te passen; er is geen bereikseffect. |
|
Output |
Twee.draad 4-20mA, NAMIR-conforme NE 43-specificatie, digitale signalen die op elkaar worden geplaatst (Hart-protocol) Je kunt een lineaire of vierkantswortel uitslag selecteren. |
|
Grenswaarden van het uitgangssignaal |
Imin = 3,9 mA, Imax = 21,0 mA |
|
Foutwaarschuwing |
Alseen sensor- of schakelfout, zal de automatische diagnostische functie automatisch 3,9 of 21 geven.0mA (gebruikersvoorstelbaar). |
|
Alarmstroom |
Laagmeldingsmodus (minimaal): 3.9mA |
|
Hoog...meldingsmodus (maximaal) |
21mA |
|
Standaardinstelling alarmstroom |
Hoogmeldingsmodus |
|
Reactietijd |
De dempingsconstante van het versterkercomponent is 0.1s De tijdconstante van de sensor is 0,1 ~ 1,6 s, afhankelijk van het bereik en het bereikverhouding. De extra instelbare tijdconstante is: 0 ~ 100 s |
|
voorverwarmingstijd |
<15s |
Prestatieparameters
Metingsmedium: gas, stoom, vloeistof
Onnauwkeurigheid:±0,05%, ±0.075%,± 0,1% (inclusief lineariteit, hysteresis en herhaalbaarheid vanaf nul).
Stabiliteit:± 0,1%/3 jaar
Gevolgen van de omgevingstemperatuur:≤ ± 0,04%URL /10°C
effect van statische druk:± 0,05%/10MPa
Stroomvoorziening: 10 ~ 36V gelijkstroom (aanbevolen 24V) DC)
Stroomvoorzieningseffect:± 0,001% / 10V (10 ~ 36 V) DC ), wat verwaarloosbaar is.
Referentie nauwkeurigheid voorBereik aanpassing: indienTD > 10 (TD = maximaal bereik / aanpassingsbereik), dan is het:± 0,075 ×TD) %
De uitgangsnauwkeurigheid van de vierkantswortel is 1,5 keer hoger dan de hierboven genoemde lineaire referentie-nauwkeurigheid.
Omgevingstemperatuur: -40°C- 85.°C
Metingstemperatuur: -40°C ~ 120°C
Bergingstemperatuur: -40 °C°C ~ 105°C
Display: LCD,OLED
Display moduleTemperatuur: -20°C ~ 70°C (LCD ), -40°C ~ 80°C (OLED)
